AbbucSioConnectorBoard
Ein neuer SIO-Anschluss Standard für die ATARI 8Bitter wird geboren: 15pol SUB-D und RJ45.
Das ASCB ist ein Projekt des ABBUC e.V.
Jeder kennt das Problem: für die immer älter werdenden Rechner der 8Bit Klasse von ATARI gibt es keine SIO-Stecker oder Buchsen mehr zu kaufen.
Versuche, neue Stecker im Spritzgussverfahren oder Ähnlichem herzustellen, scheiterten bis heute.
Was bleibt bei trotzdem steigendem Angebot von neuer Hardware, die am SIO des ATARIs angeschlossen wird noch übrig,
als endlich den Schritt zu wagen, einen neuen Standard für die SIO Verbindung zu schaffen?
Erweiterungen wie SIO2PC, SIO2IDE, SIO2SD, SIO2USB uva. Könnten in Zukunft auch ohne extra „geschlachtete“ 1010, XC12, 1029 und andere „nicht so gefragte“ ATARI Geräte mittels dem ASCB Anschluss finden!
Für die volle SIO Belegung steht eine 15polige SUB-D Buchse zur Verfügung, selbst die Kassetten-Signale wie MOTOR oder AUDIO sind hier belegt.
Für Geräte, die nur wenige Leitungen des SIO Anschlusses benötigen (wie z.B. die o.g. SIO2xx Geräte) können aber auch über die recht günstigen Netzwerkkabel an eine RJ45 Buchse angeschlossen werden.
Versuche mit einer 1050, ausgestattet mit Speedy 1050TDS haben selbst bei höchster Geschwindigkeit und einem 10m langen Netzwerkkabel zu keinerlei Störungen geführt!
Für den einfachen User, der vielleicht 1-3 Geräte anschliessen möchte, ist das ASCB-MINI die ideale Variante!
Wer sich als „PowerUser“ bezeichnet und gern auch etwas mehr mit der Hardware macht, für den ist die große ASCB Platine noch interessanter!
Diese besteht aus bis zu 4 15poligen SUB-D Buchsen, Stiftleisten, Bustreibern, einem SIO-Monitor (8 Status-LEDs), einem SIO2PC welches per DIP Schalter konfiguriert werden kann (RING, CTS, DSR) sowie die Möglichkeit, ein externes Netzeil anzuschliessen (Da die 5V per SIO Buchse nicht so pralle ist).
Diese ASCB Platine kann beliebig je nach Bedarf bestückt werden!
Beispiel: SIO-Monitor und SIO2PC braucht man nicht, dann die Bauteile einfach weglassen!
Oder man möchte keine gesockelten Treiber-ICs, dann einfach die Sockel weglassen!
Man kann die Platine von „ganz nackt“ bis zu „voll bestückt“ bestellen!
Zu beiden Versionen, der großen ASCB Platine und auch zu der ASCB-MINI sollte man sich zumindest eine SIO Buchse besorgen!
Denn diese kann leider nicht mitgeliefert werden!
Zur Technik:
Pinbelegung der 15pol SUB-D Buchse:
|
1 CLOCK INPUT |
|
|
|
9 CLOCK OUTPUT |
|
2 DATA INPUT |
|
|
|
10 GROUND |
|
3 DATA OUTPUT |
|
|
|
11 GROUND |
|
4 COMMAND |
|
|
|
12 MOTOR |
|
5 PROCEED |
|
|
|
13 VCC/+5V |
|
6 AUDIO |
|
|
|
14 frei |
|
7 INTERUPT |
|
|
|
15 frei |
|
8 frei |
|
|
|
|

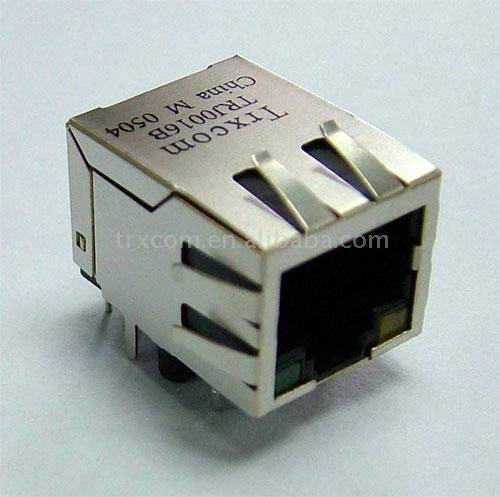

Und hier die Pinbelegung der RJ45 Buchse:
|
1 DATA INPUT |
5 COMMAND |
|
2 VCC/+5V |
6 GROUND |
|
3 DATA OUTPUT |
7 CLOCK INPUT |
|
4 INTERUPT |
8 CLOCK OUTPUT |
Und hier noch die SIO Buchse vom ATARI:
Weiter zum großen ASCB geht’s hier: ASCB
Weiter zum ASCB MINI geht’s hier: ASCB MINI
Bezugsquellen von Kabeln: KABEL
SIO Buchsen Ersatz: Mini PCB
RJ45
SIO Buchsen Ersatz: Mini PCB
SUB-D15
-
