AbbucSioConnectorBoard

Dies ist die große ASCB Platine vollbestückt.

Die Bestückung kann man sich frei wählen, daher hier die einzelnen Positionen und Preise:

----------------------------------------------------------------------------------------

Leerplatine:                                    15.00€

15pol SUB-D Buchse:                    01.80€

Wannenstiftleiste:                          00.55€

IC Präzisionssockel 20pol:             00.30€

Bustreiber 74LS245:                      00.25€

Diode BAT48:                               00.10€

LED Modul:                                   00.99€

8x 270-470 Ohm Widerstände:     00.10€

MAX233 Pegelwandler:                02.60€

4fach DIP Schalter:                       00.35€

9pol SUB-D Buchse:                      00.50€

DC-Buchse:                                   00.50€

7805 Spannungsregler:                   00.60€

RJ45 Buchse:                                 00.85€

RJ45 Aufsteckplatine:                   02.50€

Porto und Verpackung:                  03.90€    per HERMES VERSAND

----------------------------------------------------------------------------------------

Für einen Kanal werden folgende Bauteile benötigt:

1x 15pol SUB-D Buchse

1x Wannenstiftleiste (für spätere Erweiterungen)

1x IC Fassung 20pol (muss nicht, kann aber)

1x Bustreiber 74LS245

3x BAT48 Dioden

----------------------------------------------------------------------------------------

Für das Onboard-SIO2PC werden folgende Bauteile benötigt:

1x 9pol SUB-D Buchse

1x MAX233 Pegelwandler

1x 4fach DIP-Schalter (oder Drahtbrücken)

1x BAT48 Diode

----------------------------------------------------------------------------------------

Für den SIO Monitor werden folgende Bauteile benötigt:

1x LED Modul (oder wahlweise auch 8 flache LEDs) (Siehe auch www.reichelt.de Art.Nr. RBG1000)

8x Widerstände 270-470 Ohm

1x IC Fassung 20pol (muss nicht, kann aber)

1x Bustreiber 74LS245

----------------------------------------------------------------------------------------

Für eine externe Spannungsversorgung wird ein 78M05 (SMD) Spannungsregler verwendet.

Zu diesem gehören noch ein Elko, 2 Kondensatoren ,eine Schutzdiode sowie eine DC-Buchse wie sie auch in einer 1010,1050 o.Ä. zu finden ist.

Der Stromversorgungseingang darf dann zwischen 8 und 12Volt Gleichspannung (!)  liegen.

(Die Netzgeräte von 1050 usw. haben Wechselspannung, diese sollte man nicht dafür benutzen.

Höhere Spannungen als 12V funktionieren zwar, es wird dann jedoch mehr Hitze vom 7805 erzeugt.

Daher sollte ein billiges 9VDC Steckernetzteil verwendet werden. Die Stromaufnahme beträgt bis zu etwa 80mA.)

----------------------------------------------------------------------------------------

Für den Einsatz von RJ45 Buchsen auf dem großen ASCB gibt es eine Aufsteckplatine, die auf die Stiftleisten gesteckt werden kann.

Diese kann sowohl steckbar oder auch fest eingelötet werden!

Wer z.B. einen oder mehrere Kanäle nur mit RJ45 Buchsen haben möchte, kann die 15pol. SUB-D Buchse auch weglassen und

Die RJ45 Aufsteckplatine direkt dort einlöten!

----------------------------------------------------------------------------------------

Desweiteren wird eine oder zwei ATARI SIO Buchse(n) benötigt, die jedoch nicht im Lieferumfang sind!

                    (nehme solche Buchsen aber gerne als Spende an! )

Die IC Fassungen müssen nicht unbedingt sein, sind aber zum tauschen eines defekten Treibers evt. Ganz nützlich!

Man kann die Treiber ICs natürlich auch direkt einlöten…

Anstelle des LED Moduls können auch andere LEDs verwendet werden, z.B. flache Rechteck-LEDs!



Wie man sehen kann, ist diese Platine recht universell ausgelegt!

Fertigplatinen werden nach Wunsch bestückt ausgeliefert,

Bausätze werden mit den entsprechenden Bauteilen verschickt.

Bauteilbestellungen ausschliesslich nur für das ASCB!

Im Lieferumfang sind auch der Schaltplan und das Layout mit Pinbelegungen!

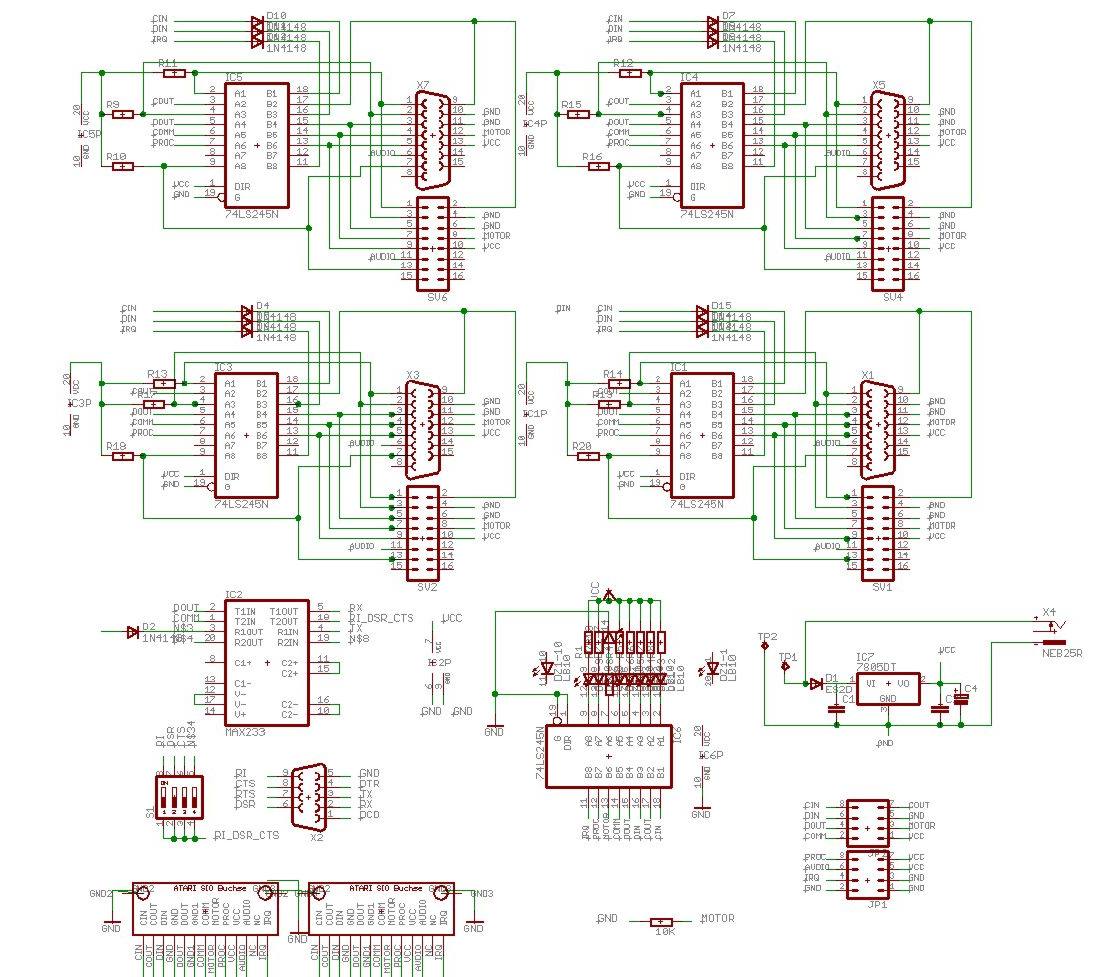

Hier ist der komplette Schaltplan des großen ASCB`s :       ASCB_SCH

Und hier das Bild des Layoutes:                                           ASCB_BRD

Und für Interessierte die EAGLE Dateien:                           ASCB.SCH  ASCB.BRD



----------------------------------------------------------------------------------------



Bestellungen ausschliesslich per email an

mega-hz( at )t-online.de

Betreff: “ASCB Bestellung #”  +  Mitgliedsnummer !!! (Beispiel:           ASCB Bestellung #123          )

Bitte die Betreffzeile GENAU so schreiben mit der # usw, da diese automatisch sortiert werden!

Es folgt dann eine Bestätigungsmail von mir mit der Bankverbindung usw.



Wenn Du kein Mitglied bist, bitte die Nr. 9999 benutzen!

NICHT-MITGLIEDER zahlen 20% Aufpreis!



Wolfram Fischer 06/2008
