THE!CART         DE.jpgEN.png



…das einzig wahre Ultimate Multi-Mode Modul für ATARI XL/XE Computer!



Details zu diesem kleinen Modul (mit galaktischen Möglichkeiten!!!) :



-         Riesengroßer Speicherplatz im Flash: 16/32/64 oder 128MB !

-         Zusätzliches SRAM 128/512KB

-         EEPROM für die Einstellungen

-         Verschiedene Varianten (Flash/RAM Größe) erhältlich

-         Durch Verwendung eines 95144XL PLDs von XILINX sehr viele Modis möglich

-         Auswahl- und Einstellmenü mit Speicherung der Einstellungen im EEPROM

-         RESET-Taster, erspart lästiges Ausschalten des Ataris

-         Interne Taktverbesserung, damit es störungsfrei auf jedem XL/XE läuft!

-         Kostengünstiges Kunstoffgehäuse

-         Windows Programm THE!CART-STUDIO zum Erstellen des ROM-Image

-         ATARI FLASH-Tool zum programmieren des Moduls

-         Datenbank ähnliches Startmenü (in Arbeit)

-         Experten Startmenü mit manueller Bank und Modi Eingabe sowie Flashersoft sind bereits auf dem Modul

-         Kontroll-LEDs für RD4/5, S4/5 und CCTL



-         Folgende Modis sind z.Z. implementiert:



-         8K (left), 8K (right), 8K+RAM, 16K

-         MEGACART 16/32/64/128/256/512/1024/2048K

-         ATARIMAX 128/1024K (1MBit / 8MBit)

-         XEGS 32/64/128/256/512/1024K

-         SXEGS 32/64/128/256/512/1024K

-         OSS

-         SDX 64

-         Diamond 64K

-         Express 64K

-         ATRAX 128K

-         Williams 64K

-         Blizzard 16K

-         SIC! 512K

-         MEGAMAX 8 / 16K Mode (1024 / 2048K)

-         flexi mode (separate 8k banks at $A000 and $8000









Neugierig geworden? J



Hier ein paar Bilder:



2013-06-28 18-19-27_02222013-06-28 18-20-46_02242013-06-28 18-19-57_02232013-06-28 18-19-27_0222

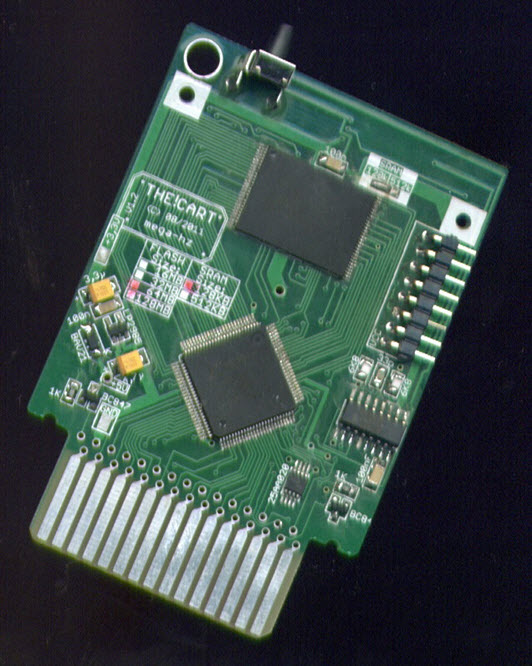

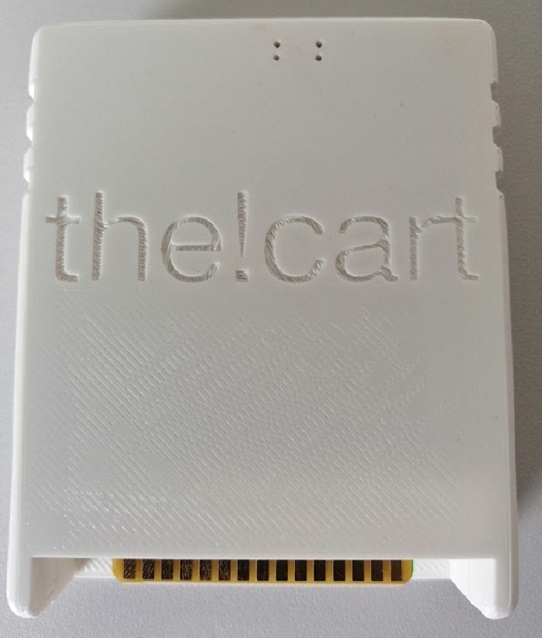

  Fertiges Modul mit 32MB/128KB                 Lötseite des Moduls                          Bestückungsseite des Moduls

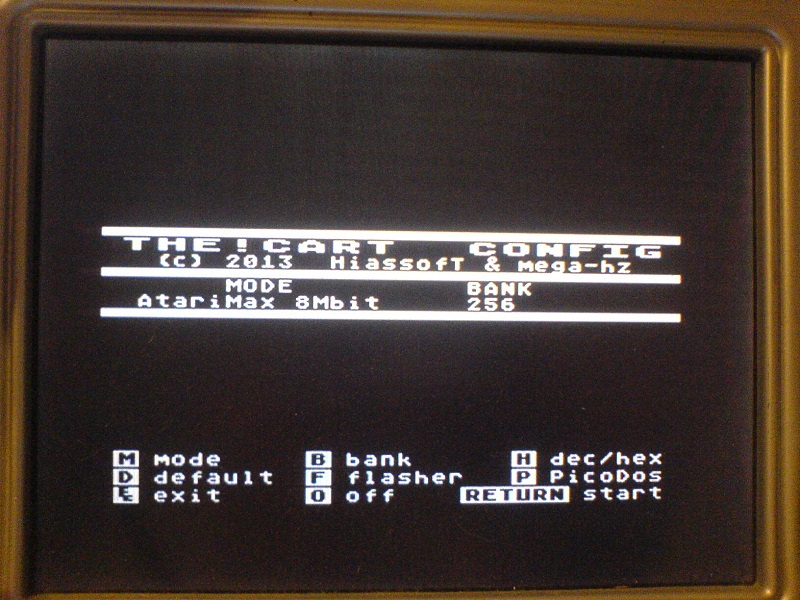

Experten-Startmenü des Moduls mit integrierten Flasher und Picodos:



DSC08956DSC08957



     Hauptscreen                                                                                                               Modi-Auswahl



Der Flasher unterstützt vom THE!CART STUDIO erzeugte ATR-Programming-Files, welche auch auf verschiedenen Laufwerken liegen können

und nacheinander dann geladen werden!

Einzelne ROM-Files können natürlich ebenfalls geflasht werden.

Durch das inkrementelle Flashen braucht nicht das ganze Modul jedes Mal neu geflasht werden, nur die Änderungen!

Infos zur Adressbelegung und Programmierung gibt es am Ende der Seite…







TIP:

es ist empfehlenswert, AspeQT, SIO2SD o.Ä. mit Pokey Divisor 0 (126000 Baud) zum übertragen zu  benutzen,

da die zu flashende Datenmenge einiges an Zeit braucht!







THE!CART Studio:





Hauptfenster mit den ROM-Files



The!Cart Studio - Test Wolfram 64MB - C--18-35-45





Ansicht der Belegung der Bänke im Flash



The!Cart Studio - Test Wolfram 64MB - C--18-36-12





Exportfunktionen



The!Cart Studio - Test Wolfram 64MB - C--18-36-19





Vordefinierte aber auch frei einstellbare Flashgrößen



Projekteigenschaften-18-36-28



Das THE!CART STUDIO ist schon benutzbar, wird aber noch weiterentwickelt!



Egal ob Windows, Linux oder MAC,

das Programm läuft auf so gut wie jeden Rechner, da es unter Java geschrieben wurde!







Leider nicht kostenlos, aber nicht umsonst J



THE!CART  gibt es in folgenden Kombinationen:



FLASH

RAM

Preis €





128MB

512KB

59





32 / 64 MB FLASH und 128KB SRAM nur auf speziellen Wunsch!

Standartmäßig wird 128MB Flash und 512KB SRAM geliefert.



Downloads:



FLASHER



THE!CART STUDIO









Vielen Dank für die tolle Zusammenarbeit mit

Peter Dell (THE!CART STUDIO),

Matthias Reichl (Flasher und Experten Startmenü)

sowie

TFHH fürs testen .



Die Hardware wurde bereits im August 2011 entwickelt und fertiggestellt.

Aufgrund der Freezer2011 Produktion und anderem jedoch erst jetzt veröffentlicht.

Das THE!CART ist zum ABBUC Hardware-Wettbewerb eingereicht und kann nach der JHV 2013 erworben werden.

09.09.2013:

Da beim Hardware-Wettbewerb 2013 nur eine Einsendung vorlag,

fällt dieser leider aus.

Das bedeutet, THE!CART kann ab sofort bestellt werden!





Programmierung und Belegung des Moduls: (z.Z. nur in englisch)



The!Cart programming information

(c) 2013 Matthias Reichl



1. General information



The!Cart is equipped with 128MB flash (Spansion S29GL01 chip),

512k RAM and a 256-byte SPI EEPROM (Microchip 25AA020A).

The memory is addressed using 16384 8k banks (64 8k banks when

using RAM instead of flash).



2. Register definition



The cartridge configuration registers are located at $D5A0-$D5A8.

All registers are read/write unless noted otherwise.

Unused bits shall be written as '0' and always read back as '0'.



Powerup configuration is 8k mode ($A000-$BFFF) using flash bank 0,

writes to flash are disabled.



Depending on the selected cartridge mode additional registers

are enabled at $D5xx.



The primary bank register also serves as a base bank register

for the various sub-modes.



The secondary bank register is only used in "flexi mode".



$D5A0: primary bank register low byte (0-255, default: 0)

$D5A1: primary bank register high byte (0-63, default: 0)

$D5A2: primary bank enable (1=enable, 0=disable, default: 1)



$D5A3: secondary bank register low byte (0-255, default: 0)

$D5A4: secondary bank register high byte (0-63, default: 0)

$D5A5: secondary bank enable (1=enable, 0=disable, default: 0)



$D5A6: cart mode select (see section on cartridge modes, default: 1 / 8k)



$D5A7: flash/ram selection and write enable control (0-15, default: 0)

bit 0: primary bank write enable (0 = write protect, 1 = write enable)

bit 1: primary bank source (0 = flash, 1 = RAM)

bit 2: secondary bank write enable (0 = write protect, 1 = write enable)

bit 3: secondary bank source (0 = flash, 1 = RAM)



$D5A8: SPI interface to EEPROM

bit 0: SPI CLK

bit 1: SPI CS

bit 7: SPI data in (on reads), SPI data out (on writes)



3. Supported cartridge modes



Cartridge mode is selected with bits 0-5 of $D5A6, values other

than the ones listed here are reserved (and result in "cartridge off").



$00: off, cartridge disabled

$01: 8k banks at $A000

$02: AtariMax 1MBit / 128k

$03: Atarimax 8MBit / 1MB

$04: OSS M091

$08: SDX 64k cart, $D5Ex banking

$09: Diamond GOS 64k cart, $D5Dx banking

$0A: Express 64k cart, $D57x banking

$0C: Atrax 128k cart

$0D: Williams 64k cart

$20: flexi mode (separate 8k banks at $A000 and $8000)

$21: standard 16k cart at $8000-$BFFF

$22: MegaMax 16k mode (up to 2MB), AtariMax 8Mbit banking

$23: Blizzard 16k

$24: Sic!Cart 512k

$28: 16k Mega cart

$29: 32k Mega cart

$2A: 64k Mega cart

$2B: 128k Mega cart

$2C: 256k Mega cart

$2D: 512k Mega cart

$2E: 1024k Mega cart

$2F: 2048k Mega cart

$30: 32k XEGS cart

$31: 64k XEGS cart

$32: 128k XEGS cart

$33: 256k XEGS cart

$34: 512k XEGS cart

$35: 1024k XEGS cart

$38: 32k SWXEGS cart

$39: 64k SWXEGS cart

$3A: 128k SWXEGS cart

$3B: 256k SWXEGS cart

$3C: 512k SWXEGS cart

$3D: 1024k SWXEGS cart



4. Details on cartridge modes



In addition to the main "8k" mode The!Cart introduces a very flexible

"16k" mode, called "flexi mode". The primary bank register controls

the 8k bank at $A000-$BFFF, the secondary bank register controls the 8k bank

at $8000-$9FFF.



Using the flash/ram select register it's possible to map in either RAM

or flash, and the mapped-in RAM can be configured to be read/write or

read-only. These settings can be configured independently for the $8000 and

$A000 8k banks.



Flexi mode can also be used to emulate "right" cartridges (by disabling

the primary $A000 bank and enabling only the secondary $8000) bank or

to emulate both a non-switched 8k "left" and "right" cart.



The!Cart can also emulate a wide variety of other popular cartridges,

like AtariMax, (SW)XEGS and SIC! carts. When one of these "emulated"

modes is selected, the corresponding configuration registers are

enabled in the $D5xx area.



The main configuration registers at $D5Ax are always present, this memory

area is not available for controlling "emulated" carts. This can possibly

affect the emulation of carts that don't do full memory decoding of

the $D5xx area (or no memory decoding at all), like the MEGA or XEGS carts.



In AtariMax 8MBit mode, only $D58x switches off the cart (original

cart can also be disabled via $D580-$D5FF).



Tests have shown that this isn't a problem with currently existing software,

though.



5. Using the bank registers



The primary bank register always addresses the memory in 8k banks.

When The!Cart is configured to 16k mode, the least significant bit

of the bank register is simply ignored.



The emulated bank registers modify the low-order bits of the primary bank

register. As a consequence, cartridge data needs to be aligned at memory blocks

of the cartridge size (for example: AtariMax 8MBit carts have to start at an

1MB boundary, i.e.  8k bank 128, 256, 384, ...)



Emulated registers of switchable carts also modify the bank enable register.



For example: Accessing $D567 in AtariMax mode sets the 7 low-order

bits of the primary bank register to $67 and the primary bank enable

register to $01. Accessing $D580 in AtariMax mode sets the primary bank

enable register to $00.



Note: in native (8k and flexi) mode, accessing the bank register does not

affect the enable register.





Kontakt: EMAIL



Schwaförden, 09.09.2013
